焊管智能生產線
產品說明：
該生產線是生產直徑59-152mm，壁厚1.5-4mm高頻直縫焊管及相 應的方管、異型管的專用設備。設備組成從上料至切段落料止，制管速 度隨著制管規格的變化作相應的調整。
該生產線權限采用PLC控制系統，直流電機的控制選用進口歐陸調速系統 ，工藝先進、性能穩定、自動化程度高，操作維護方便快捷。
- 設備配置
-
液壓自動開卷直頭帶頭、帶尾矯平剪切對焊活套儲料成型高頻焊接冷卻定徑粗矯直冷卻鋸切料智能下料自動碼垛系統自動下料輥道
- 產品細節
-

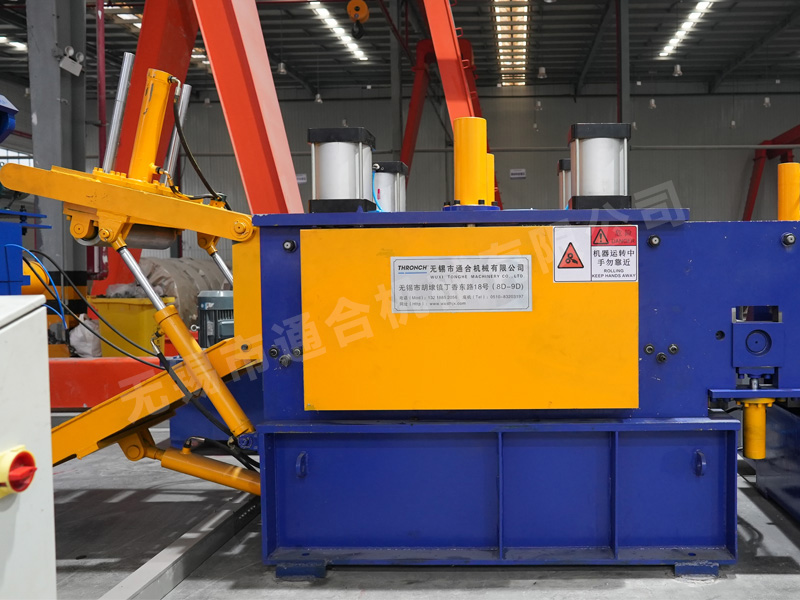

整平機
剪切對焊機
定徑

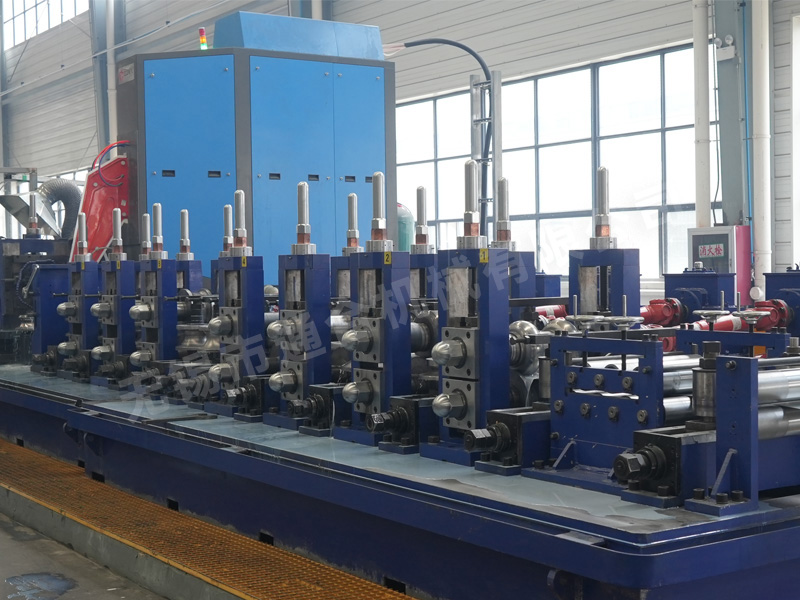

成型主機

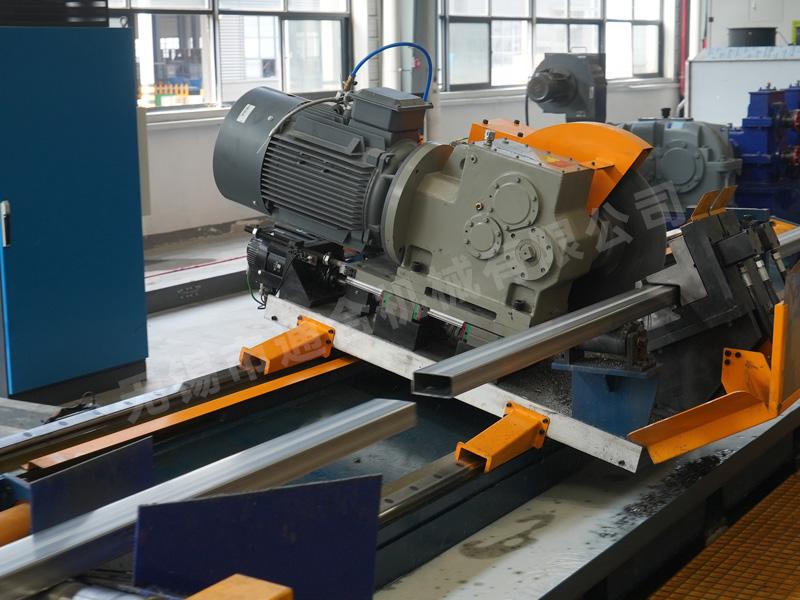

冷切鋸

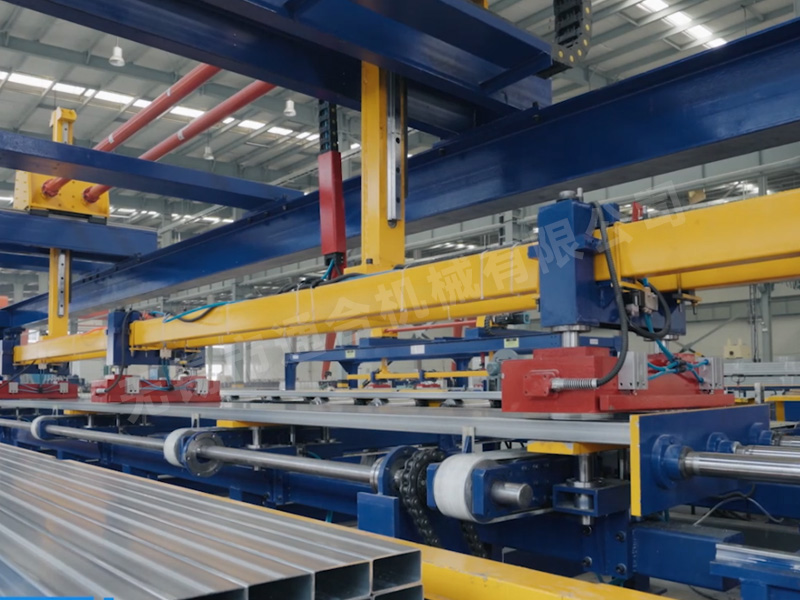

自動碼垛機
- 技術參數
技術要求
參數
帶鋼寬度
100-480mm；±0.2mm
帶鋼厚度
1.5-4.0mm
鋼卷外徑
≦Φ2000mm
鋼卷內徑
Φ508-Φ610mm
最大卷重
≦10T

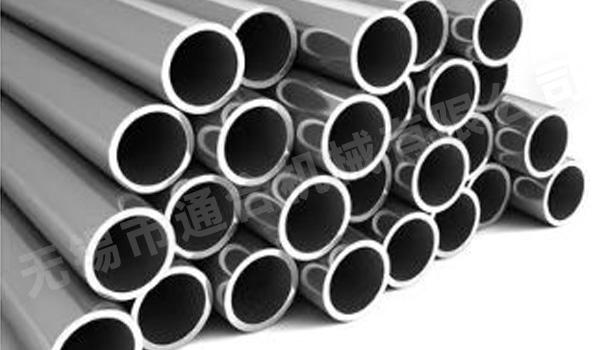

圓管
Φ59-Φ152mm
壁厚
1.5-4.0mm

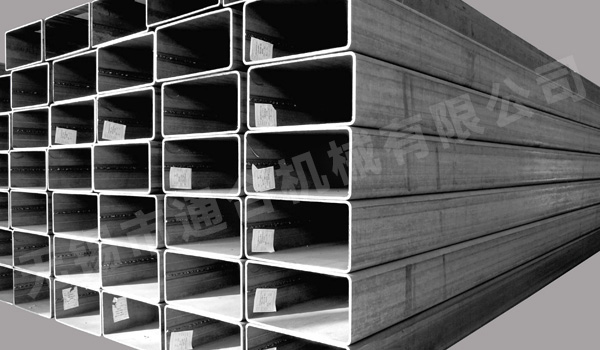

方管生產方式
圓變方、平出
機組生產方式
連續式
機組作業方向
由用戶車間工藝布置確定
機組作業標高
+850mm
焊接方式
高頻感應焊、高頻功率400kW（固態）
制管速度
15-60m/min
- 產品應用
樓宇房屋
橋梁

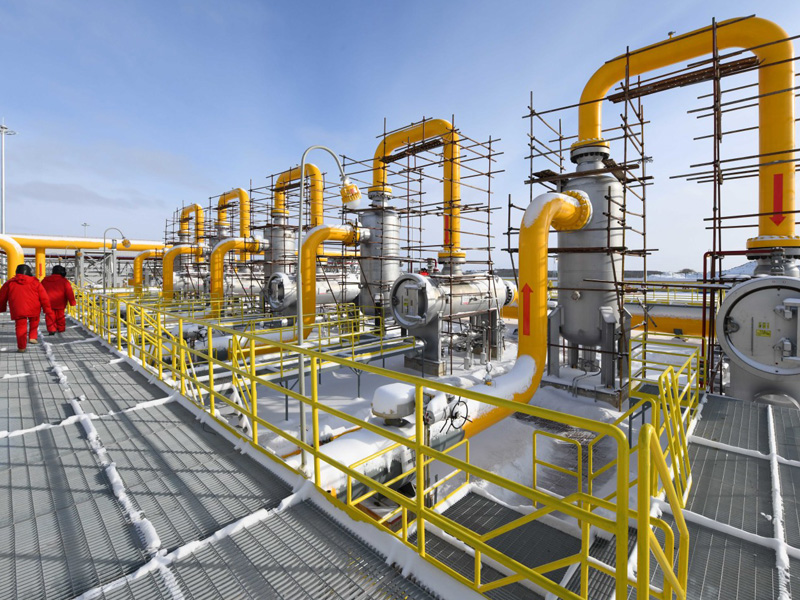

輸送管道
新能源
